Настройка калькулятора для китайских прицелов

Последнее время рынок все больше и больше завоевывают собранные в Китае прицелы, продающиеся под разными торговыми марками. Это Leapers, Centerpoint, Konus, ZOS, Nikko Stirling, Vector, Hawke и т.д.. Большинство из них надо проверять... прежде, чем ругать баллистический калькулятор:)

Случай 1. Сетка во второй фокальной плоскости.

Возьмем, например, прицел Leapers 4-16x40 Tru Hunter IE SCP-U4164AOIEW. Производителем декларируется, что этот прицел имеет сетку Милдот в достаточно экзотическом исполнении, когда с каждой стороны от центра у сетки 9 точек, а не 4, как у классического. Как известно у сетки MilDot расстояние между точками должно быть равно 10 сантиметрам на дистанции 100 метров, что является одной тысячной или одним миллирадианом (MRAD). Так как сетка у этого прицела расположена не в первой, а во второй фокальной плоскости, то угловой размер сетки изменяется с изменением кратности и MilDot является истинным только на одной кратности. Производитель декларирует, что на кратности 10. Это означает, что именно на кратности 10 расстояние между точками равно 1 MRAD. Другими словами, сетка откалибрована для кратности 10. Или сетка истинна на кратности 10. Назовем ее"базовая кратность".

Также производитель декларирует, что минимальная кратность прицела равна 4, а максимальная - 16. Проверим?

Что меряем?

Для снижения погрешности измерений меряем максимально возможное расстояние на сетке. Это расстояние между началами толстых линий ("пеньками") по обеим сторонам центра сетки. Назовем это расстояние Х. Расстояние между точками будет равно, соответственно, Х/20.

Как меряем

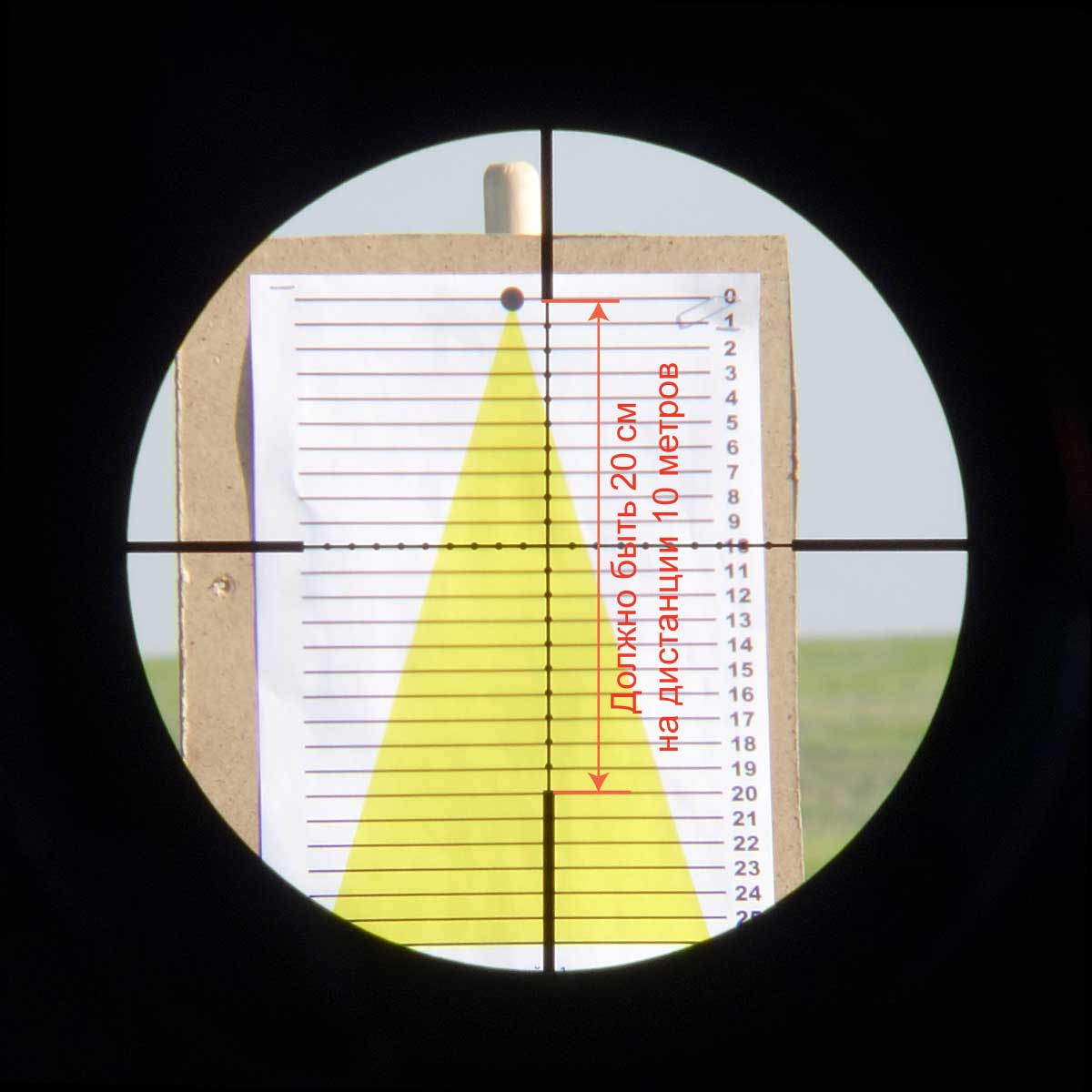

На расстоянии 10 метров располагаем лист формата А4 с нанесенными на него линиями с шагом 1 см (файл в формате pdf находится здесь. Распечатывать в масштабе 1:1). Можно тоже самое проделывать со строительной рулеткой, разместив ее на расстоянии 10 метров (Или 25 или 50).

На расстоянии 10 метров одна тысячная (или 1 MRAD) равна 1 сантиметру. Соответственно, наше "расстояние Х" должно быть равно 20 см. Примечание: на дистанции 25 метров - 2.5*20=50 см, на дистанции 50 метров - 5*20=100 см и т.д.

Вращаем кольцо смены кратности, пока расстояние не станет равно 20 см.

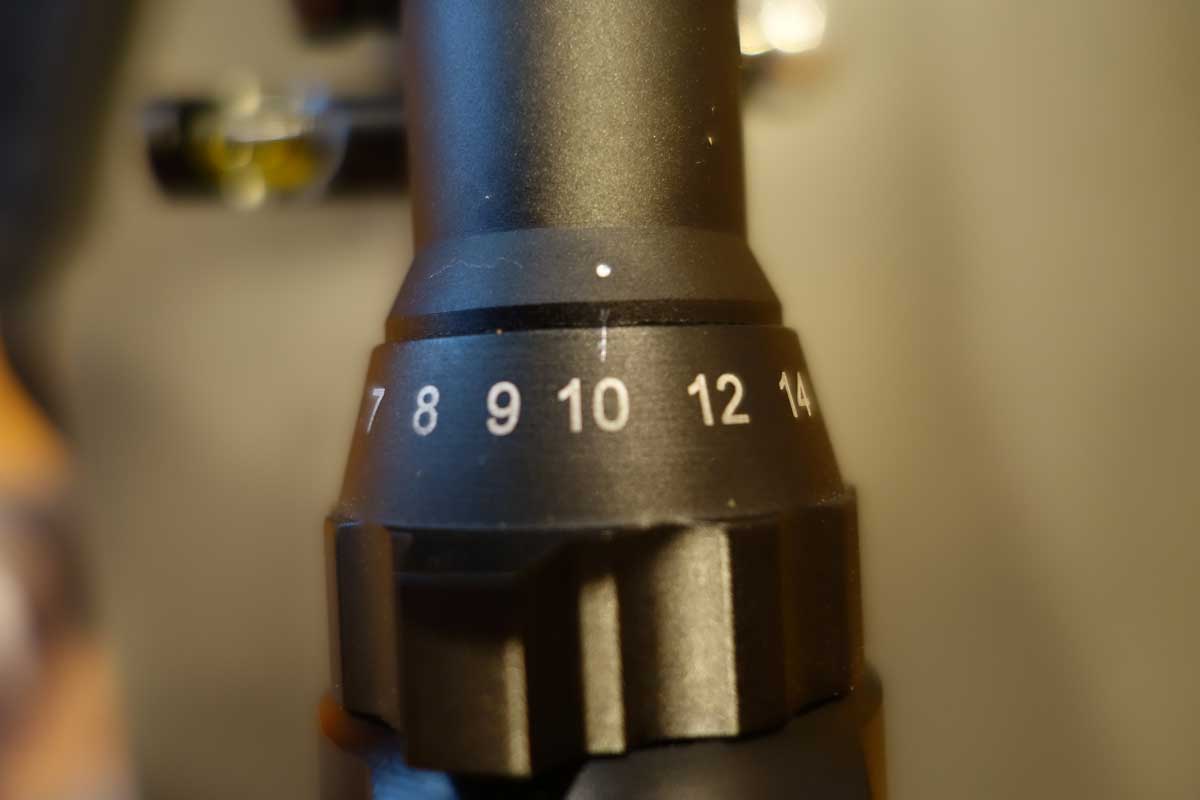

Смотрим какая кратность в итоге получилась на кольце смены кратности

Ну совсем почти 10. Но бывает и гораздо хуже. И 9 и 11 и 10.5...

Так как на кольце нет шкалы, я процарапал риску, чтобы знать где у меня базовая кратность.

Важно! Какая цифра окажется напротив процарапанной риски базовой кратности, на самом деле совсем не важно для наших дальнейших вычислений максимальной и минимальной кратности. Так как мы ищем не истинные минимальную и максимальную оптические кратности, а ищем коэффициенты пересчета сетки при изменении кратности.

Максимальная и минимальная кратности

Проверим максимальню и минимальную кратности. В моем случае нашлась стена в 103 метрах от меня. С шагом кирпичной кладки 8 см. На этом расстоянии одна тысячная дистанции (1 MRAD) равна 103 миллиметрам.

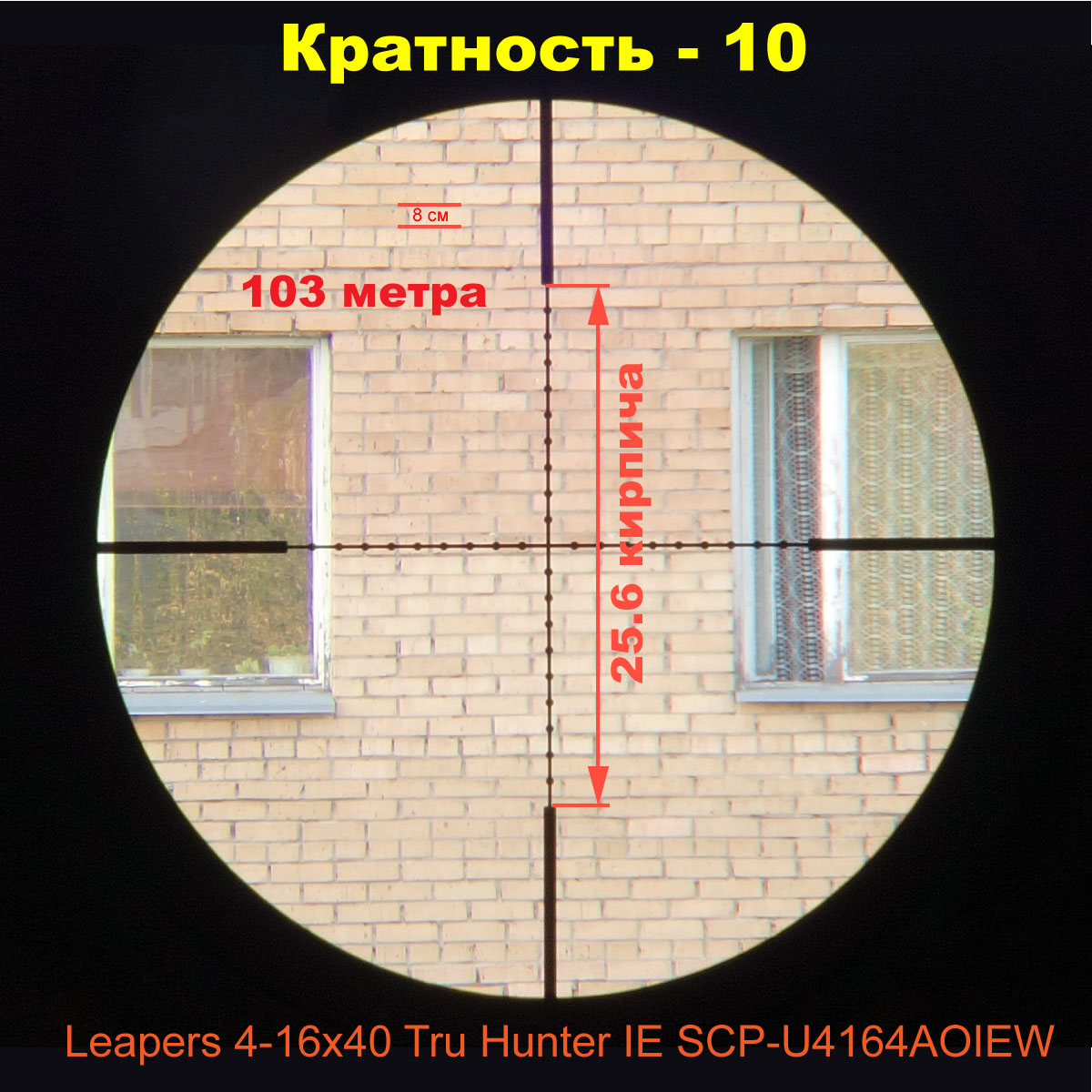

Базовая кратность

На 10 метрах уже меряли, проверяем еще раз. Расстояние Х = 25.6 рядов кирпича. В сантиметрах это 25.6*8=204.8 см. Расстояние между точками 204.8/20 =10.24 см или 102.3 мм. А должно быть 103 мм. Нормально, с учетом погрешности измерений.

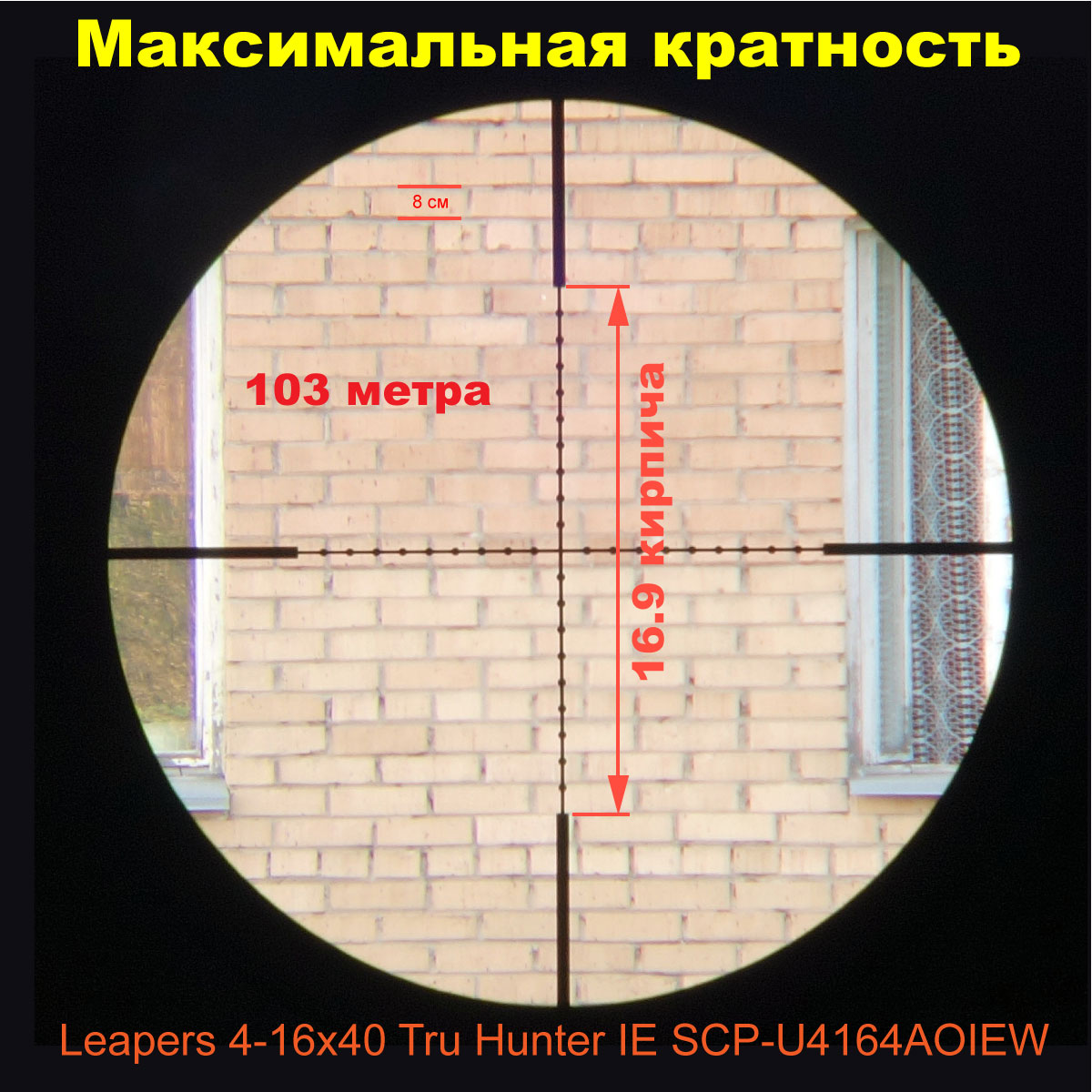

Максимальная кратность

Расстояние Х = 16.9 рядов кирпича. В сантиметрах это 16.9*8=135.2 см. Расстояние между точками 135.2/20 =6.76 см или 67.6 мм.

Настоящая кратность. Для этого расстояние между точками на кратности 10 (103 мм) разделим на расстояние между точками на максимальной кратности и умножим на 10.

103/67.6*10 = 15,23668639053254. Округляем до 15.2

На этой кратности расстояние между точками равно 10/15.2 = 0.66 MRAD (округленно)

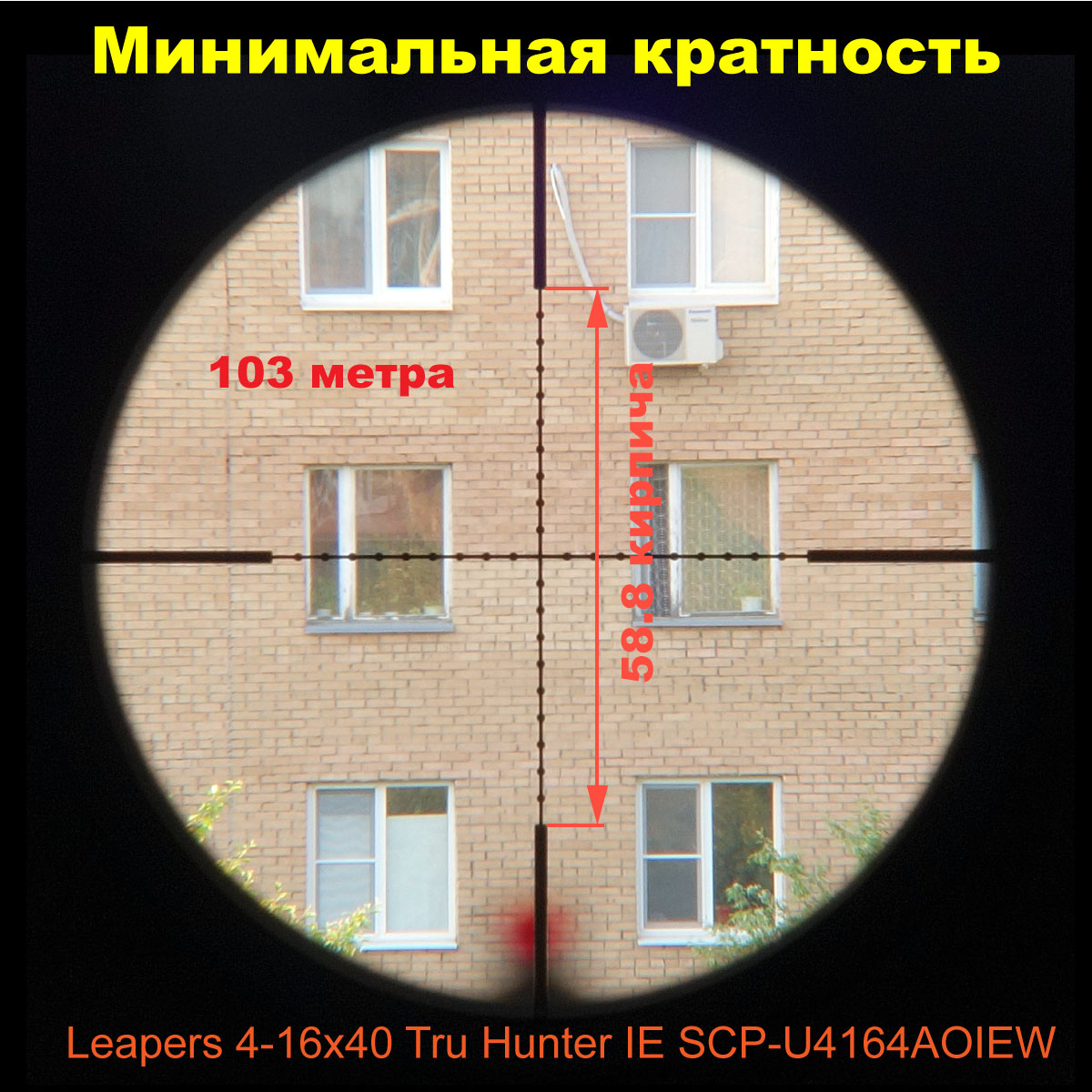

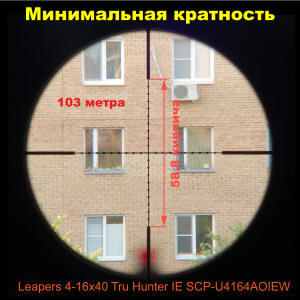

Минимальная кратность

Расстояние Х = 58.8 рядов кирпича. В сантиметрах это 58.8*8= 470.4 см. Расстояние между точками 470.4/20 = 23.52 см или 235.2 мм.

Настоящая кратность. Для этого расстояние между точками на кратности 10 (103 мм) разделим на расстояние между точками на минимальной кратности и умножим на 10.

103/235.2*10 = 4,379251700680272. Округляем до 4.3

На этой кратности расстояние между точками равно 10/4.3 = 2.32 MRAD (округленно)

Настройка баллистического калькулятора

Возьмем пневматическую винтовку и "запустим" из нее пулю с баллистическим коэффициентом 0.026 со скоростью 275 м/сек. Винтовка пристреляна на 50 метров.

Если бы мы не проверяли кратности, то настройки и экран сетки с поправками (на максимальной кратности) выглядели бы так:

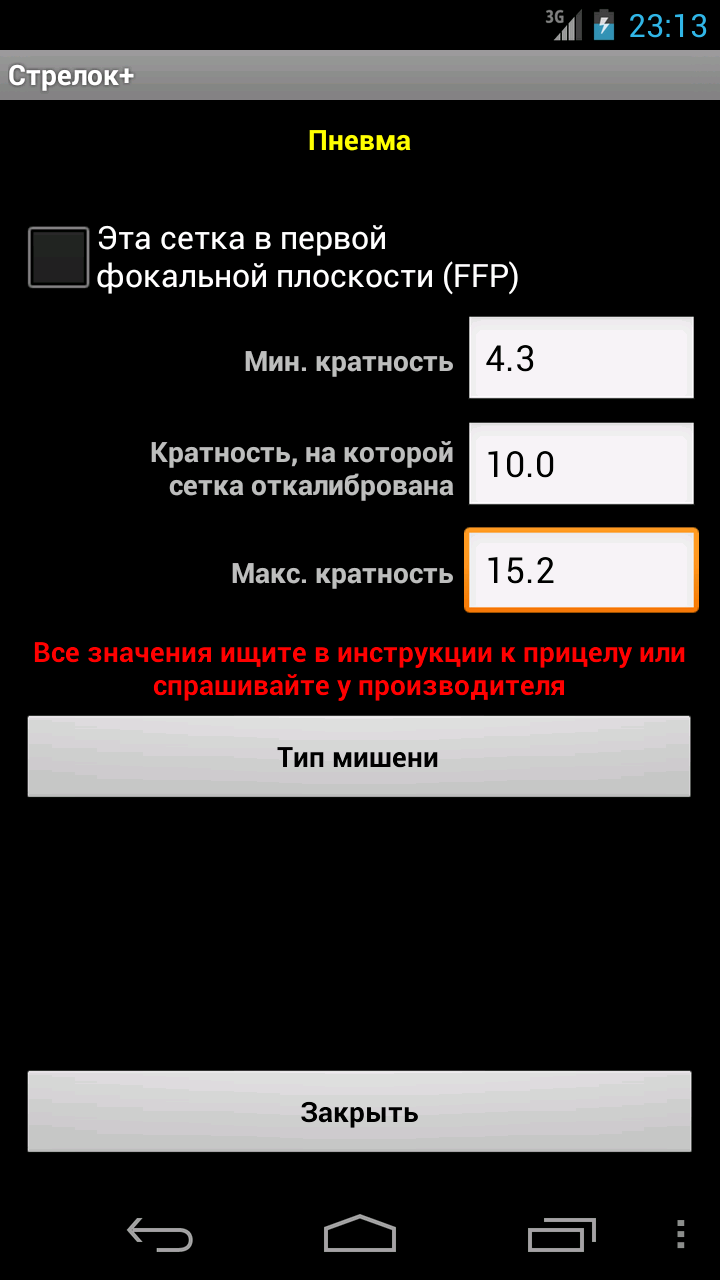

А это - правильные настройки сетки:

Сравните самую нижнюю поправку. 108 и 111 метров. Для этой пули - это разница по высоте в 6 сантиметров. По малоразмерной цели - гарантированный промах.

Дополнительная информация на сетке

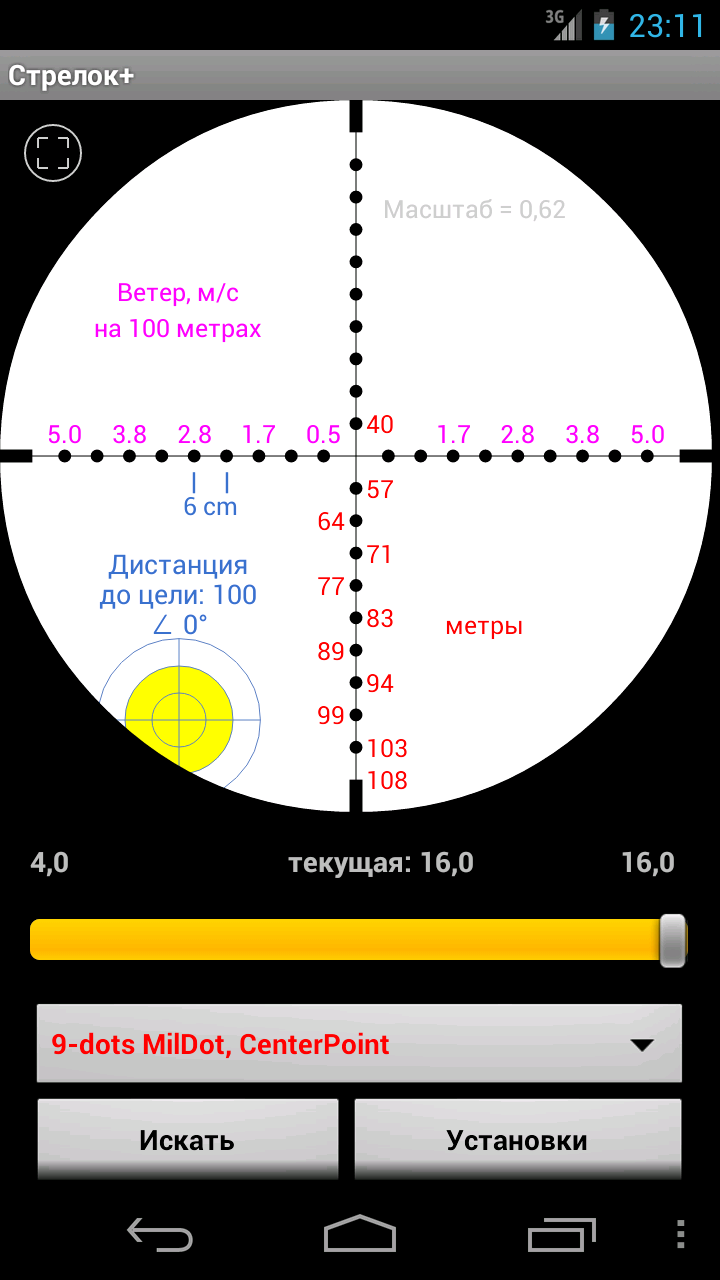

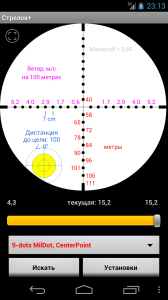

На последнюю картинку взглянем поподробнее.

В правом верхнем углу показывается масштаб. В данном случае (только для этой сетки!), это расстояние между точками в тысячных дистанции (МИЛах или MRAD) на данной кратности. Мы эту цифру уже выше в разделе "Максимальная кратность" уже вычисляли - 0.66 MRAD

Соотвественно на кратности 10 масштаб должен быть равен единице.

Посмотрим на левую нижнюю четверть сетки. Тут показывается расстояние между точками в сантиметрах на текущей дистанции (100 метров) и на текущей (в данном случае - максимальной) кратности. Конечно, на дистанции 100 метров точно это равно 6.6 сантиметра. Программа округляет до 7, так как в данном случае этого достаточно, чтобы увидеть (и понять), например, что пуля ударила ниже или левее на 7 (14, 21) сантиметров.

Настройка калькулятора для прицела Hawke Panorama EV 4-12x40

Настройка калькулятора для прицела Guardian 2-20x44SFIR

Случай 2. Сетка в первой фокальной плоскости

Прицел Vector Optics Counterpunch 6-25x56 FFP MPR. Сетка MPR расположена в первой фокальной плоскости. Это значит, что с изменением кратности угловые размеры сетки не меняются. По данным производителя, расстояние между большими черточками всегда должно быть равно одной тысячной или одном миллирадиану (MRAD).

На дистанции 100 метров растояние между большими черточками должно быть равно 10 см.

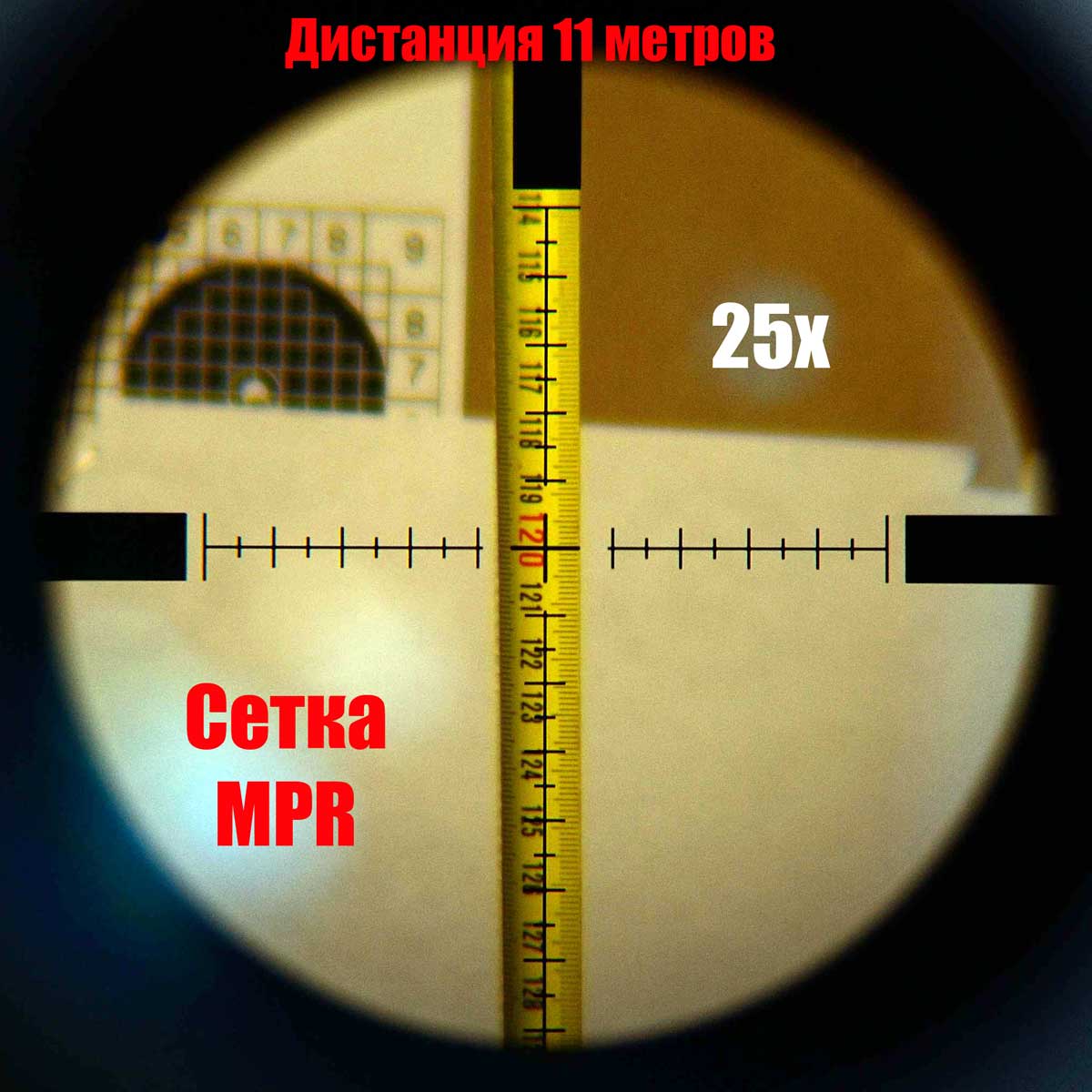

На фото дистанция 11 метров. Расстояние между черточками должно быть равно 11 миллиметров, а по факту оно равно 12 миллиметров. То есть, 12/11= 1,090909090909091. Округлаем до 1.1 MRAD.

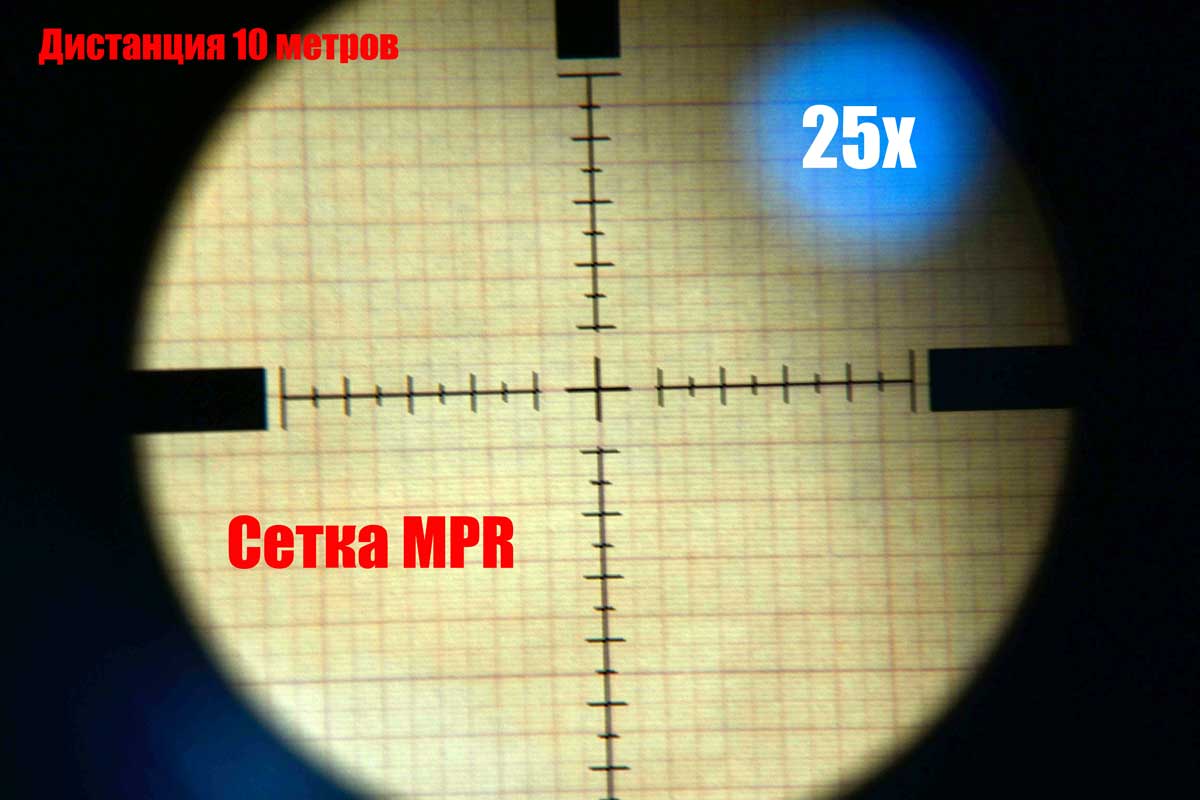

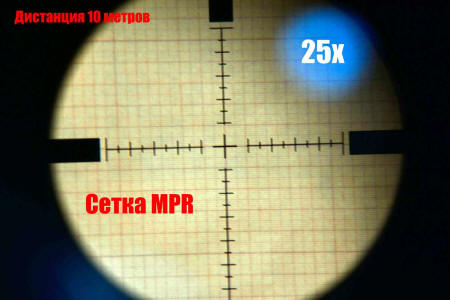

Проверяем еще раз. Миллиметровая бумага на дистанции 10 метров

Да, действительно, на дистанции 10 метров расстояние между большими черточками равно 11 мм, то есть 11/10 = 1.1 MRAD. Вот так вот...

Настройка баллистического калькулятора

Виртуально превращаем прицел в переменник с сеткой во второй фокальной плоскости.

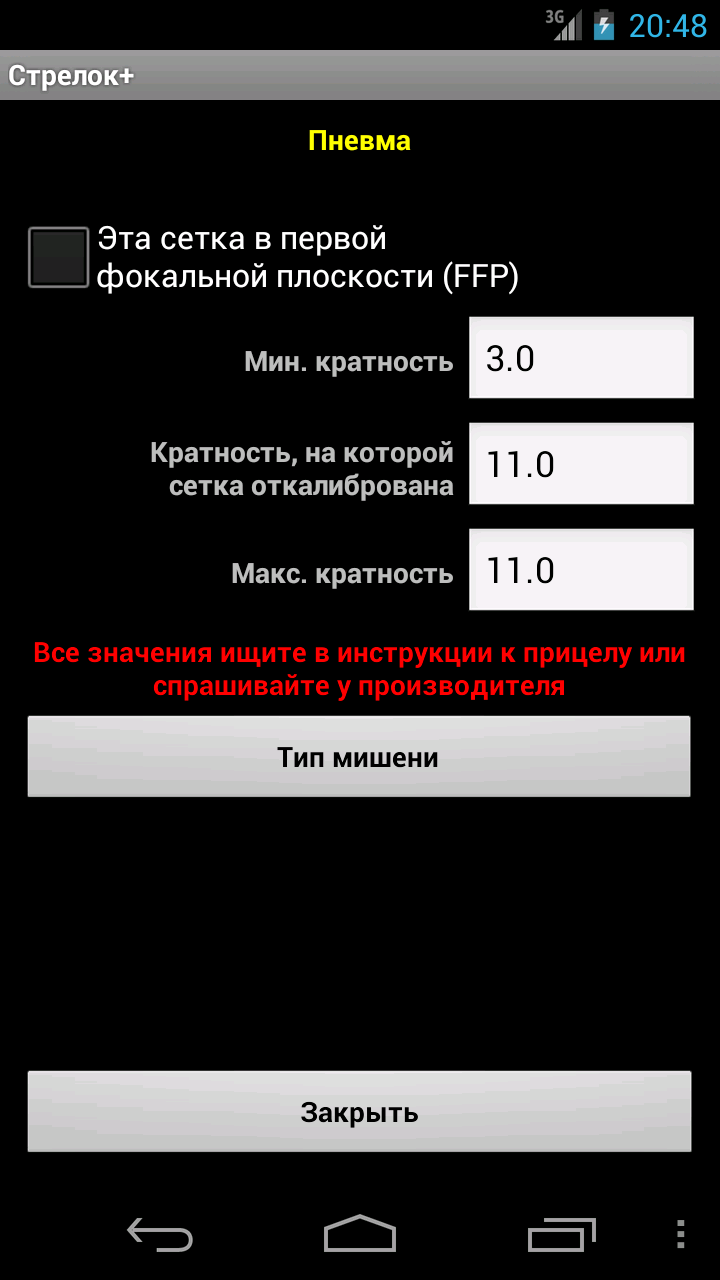

На экране Сетка нажимаем кнопку "Установки".
Параметр "Эта сетка в первой фокальной плоскости (FFP)" - галочку ВЫКЛЮЧАЕМ
Параметр "Мин. кратность" - ставим 3 (особой роли не играет)
Параметр "Кратность, на которой сетка откалибрована" - ставим 11
Параметр "Макс. кратность" - ставим 11 (можно поставить и 10)

Закрываем экран установок.

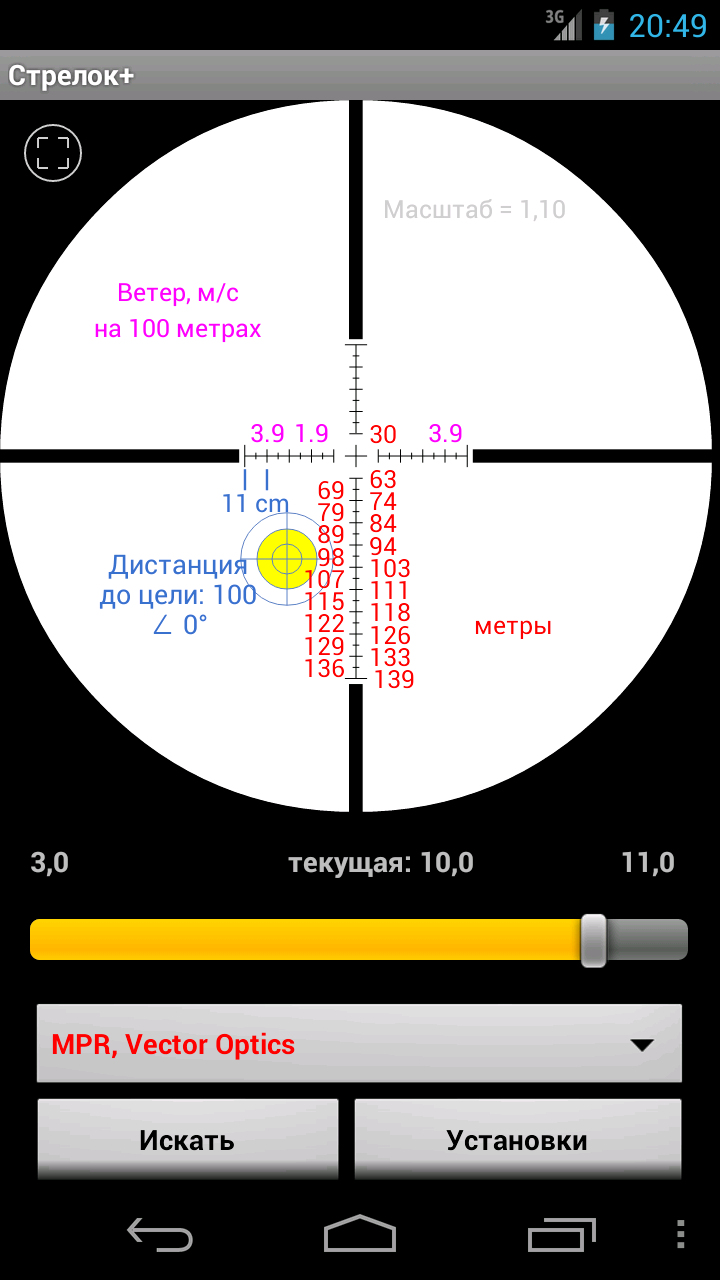

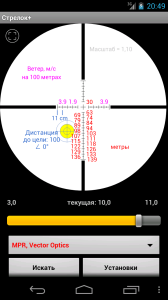

Ставим ползунком текущую кратность на 10. Справа вверху видим Масштаб - 1.1. Это и есть текущее расстояние между черточками в миллирадианах. Или в сантиметрах на дистанции 10 метров.

Все. Так стреляем, текущую кратность прицела (в программе) - НЕ МЕНЯЕМ. На живом прицеле можно крутить кратность как хочешь.

Случай 3. Прицел постоянной кратности

Прицел Pilad P12x50f GR-01. Сетка SNR. По данным производителя, расстояние между большими черточками должно быть равно одной тысячной или одном миллирадиану (MRAD).

Меряем на дистанции 50 метров по листочку, где линии расчерчены через 5 сантиметров

17 расстояний между большими черточками занимают 95 см. 95/17 = 5,588235294117647 сантиметра.

На 50 метрах 1 миллирадиан равен 5 см. Соответственно расстояние между большими черточками равно 5,588235294117647/5 = 1,117647058823529. Округляем до 1.1 MRAD.

Настройка баллистического калькулятора

Выход есть. Виртуально превращаем прицел в переменник с сеткой во второй фокальной плоскости.
На экране Сетка нажимаем кнопку "Установки".

Параметр "Эта сетка в первой фокальной плоскости (FFP)" - галочку ВЫКЛЮЧАЕМ
Параметр "Мин. кратность" - ставим 3 (особой роли в данном случае не играет)
Параметр "Кратность, на которой сетка откалибрована" - ставим 11
Параметр "Макс. кратность" - ставим 11 (можно поставить и 10)

Закрываем экран установок.

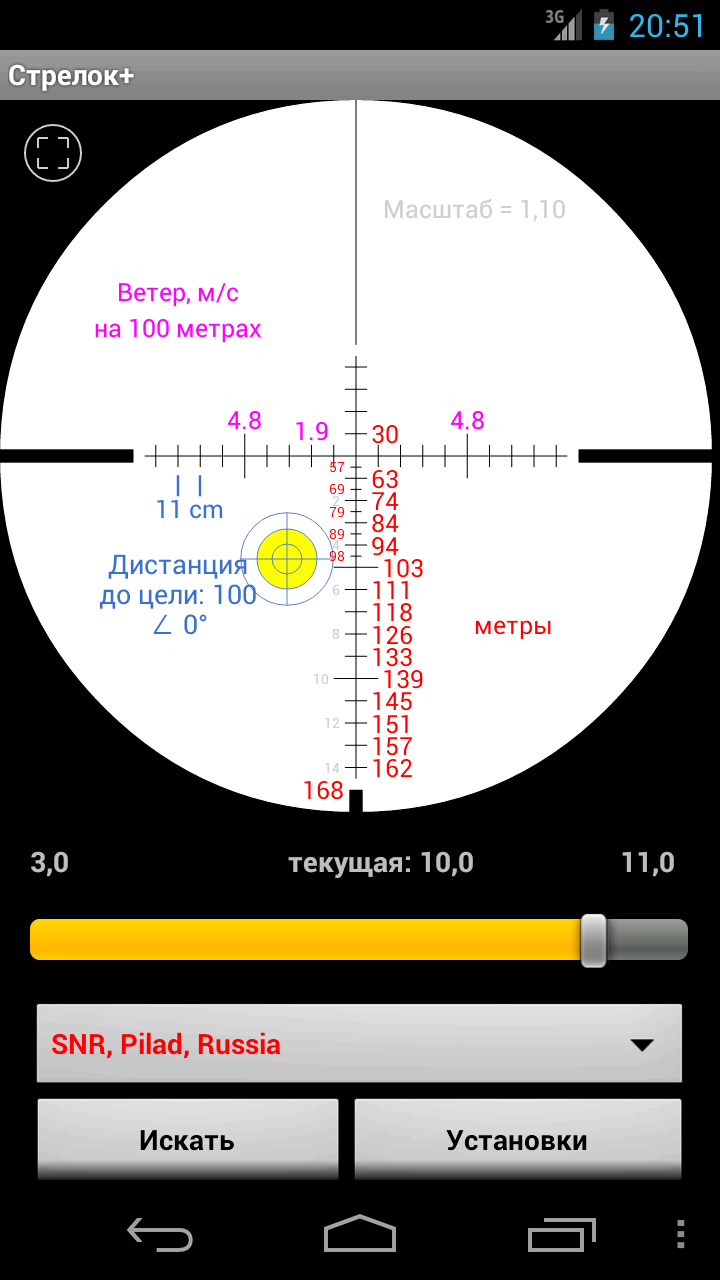

Ставим ползунком текущую кратность на 10. Справа вверху видим Масштаб - 1.1. Это и есть текущее расстояние между большими черточками в миллирадианах.

Все. Так стреляем, текущую кратность прицела (в программе) - НЕ МЕНЯЕМ.

MOA/MRAD калькулятор

Метких выстрелов!
